| 加工定制：是 | 品牌：熄火保护报警控制箱 | 订货号：70 |
| 货号：70 | 型号：XLZJ-102B | 适用范围：工业燃烧器、烤包器、沼气火炬等 |
| 结构形式：分体式 | 适用燃料：燃气、燃油 | 规格：XLGNBH-102 |
| 是否跨境货源：否 | 工作电源：220VAC/50Hz | 工耗：100W |
| 外形尺寸：400×300×200（mm） |

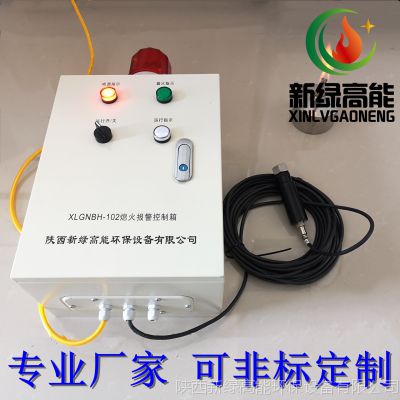

XLGNBH-102熄火报警箱、烤包器灭火联控装置、熄火保护报警控制箱，适用于各种燃气、燃油燃烧器、烤包器的火焰检测，内置检测器模块只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。
一、功能概述：
控制箱内装有XLZJ-102紫外线火焰检测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内XLZJ-102紫外线火焰检测器采用我公司高性能产品，电器元件均采用国内***，以确保设备运行可靠。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，***系统安全，并可将着火、熄火信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。
二、主要技术参数：
■ 工作电源：220VAC/50Hz
■ 功 耗：100W
■ 火焰响应时间：见火响应≤1s
熄火响应1~3
■ 使用环境温度：监测器及UV探头：－20℃～80℃
■ 外形尺寸： 400×300×200（mm）
■ 安装孔尺寸：探头安装螺纹M20*1.5
■ 监测端型号：UV探头
三、安装与接线：
■检测探头安装（特别提示）
XLZJ-102紫外线火焰检测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。
■ 控制箱的安装
控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。
■ 接线请参照控制箱内接线图。
■ 电源220VAC/50Hz 6A如果用户使用的交流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。
■ 注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。
四、操作流程：
1、合上控制箱电源断路器，电源指示灯亮。
2、将运行转换开关旋至开状态，运行指示灯亮，燃料阀同时打开，（预留10秒钟点火时间，燃料阀保持打开至10秒点火时间结束，点火时间结束后，燃料阀则根据实际火焰信号来实现燃料阀的开关，比如有火保持打开，无火关闭。）火焰监测系统开始运行，如果检测到有火则着火指示灯亮。反之，如果检测到无火或火焰熄灭，自动连锁关闭燃料电磁阀，声光报警灯鸣叫，提示操作人员火焰熄灭。操作人员到位后可将运行转换开关旋至关位置，则报警鸣叫停止，运行指示灯灭。当操作人员排除故障后，方可重新启动系统运行。
